Was ist der Unterschied zwischen konisch-runden und zylindrisch abgesetzten Masten?

Konisch-runde Maste verjüngen sich gleichmäßig vom Fuß zum Zopf und werden aus gekantetem, längsnahtverschweißtem Blech gefertigt. Sie decken bei Pfeiffer Lichtpunkthöhen von 4 bis 12 m ab. Zylindrisch abgesetzte Maste bestehen aus mehreren ineinander gesetzten Rohrschüssen mit sichtbaren Absätzen und decken 3 bis 7 m ab. Beide Bauformen sind nach DIN EN 40 gefertigt und feuerverzinkt.

Sind die Lichtmaste ab Lager verfügbar?

Ja. Standardisierte Lichtmaste des Pfeiffer-Standardsortiments werden vorgefertigt und im Vorratslager in Werk III (Ulrichstein, Hessen) bevorratet. Dadurch sind kurze Lieferzeiten möglich. Die konkrete Verfügbarkeit je Typ und Stückzahl teilt der Vertrieb auf Anfrage kurzfristig mit.

Welches Fundament und welche Einbautiefe brauchen Lichtmaste?

Pfeiffer-Standardmaste sind für Erdeinbau ausgelegt. Das Einbaumaß E beträgt je nach Masthöhe 600 bis 1500 mm und ist in den Sortimentstabellen je Typ angegeben. Die Fundamentbemessung richtet sich nach Bodenverhältnissen und Windlast und ist im Einzelfall statisch zu prüfen. Für DB-Maste gibt es zusätzlich Varianten mit Flanschplatte für Ankerkorb-Montage.

Gibt es Lichtmaste in RAL- oder DB-Farben?

Ja. Standard ist die Feuerverzinkung nach DIN EN ISO 1461. Auf Wunsch werden die Maste zusätzlich nasslackiert oder pulverbeschichtet, in allen RAL- sowie Bundesbahnfarbtönen. Die Nasslackierung erfolgt hausintern in Werk III. Als besonders langlebiger Aufbau ist eine Duplex-Beschichtung nach DIN 55633 möglich, ergänzbar um Anti-Graffiti- und Anti-Poster-Beschichtung.

Lichtmaste
nach DIN EN 40
ab Lager

Q: Welche Norm gilt für Lichtmaste?

Für Lichtmaste gilt die europäische Normenreihe DIN EN 40. Sie umfasst gerade Maste für Leuchten bis 20 m Höhe und Auslegermaste bis 18 m. Lichtmaste aus Stahl im öffentlichen Raum benötigen eine CE-Kennzeichnung nach DIN EN 40-5. Pfeiffer fertigt alle Beleuchtungsmaste nach DIN EN 40 mit Türausführung nach DIN 48778 und stellt das EG-Konformitätszertifikat sowie die Leistungserklärung als Download bereit.

Q: Welche Lichtpunkthöhe ist die richtige?

Als Faustregel gilt: 3 bis 6 m Lichtpunkthöhe für Fußwege, Parks und Parkplätze, 6 bis 8 m für Wohnstraßen, 9 bis 12 m für Hauptverkehrsstraßen und Gewerbeflächen. Maßgeblich ist die Lichtplanung im Einzelfall, unter anderem abhängig von Leuchte, Straßenbreite und Mastabstand.

Q: Verkauft Pfeiffer auch an Privatpersonen?

Das Angebot richtet sich an gewerbliche und öffentliche Auftraggeber: Kommunen und Gemeinden, Stadtwerke und Energieversorger, Fachplaner sowie Bau- und Elektrounternehmen. Privatverkauf ist nicht Teil des Standardgeschäfts, Anfragen dazu beantwortet der Vertrieb im Einzelfall.

Beleuchtungsmaste aus eigener Fertigung in Hessen. Feuerverzinkt, vorgefertigt im Vorratslager, geliefert und entladen mit eigenem Kran‑Fuhrpark.

Zum Lagersortiment Jetzt anfragen

Pfeiffer in Zahlen

67Typen ab Lager

3bis12mLichtpunkthöhen

1895gegründet, 5. Generation

3eigene Werke in Hessen

>110Mitarbeiter

Die Pfeiffer Stahlrohrmaste GmbH fertigt Beleuchtungsmaste nach DIN EN 40 in drei eigenen Werken in Hessen, seit 1895 und heute in fünfter Generation. Standardmaste mit Lichtpunkthöhen von 3 bis 12 m, konisch-rund oder zylindrisch abgesetzt, Zopfmaß Ø 60 oder Ø 76 mm, liegen feuerverzinkt nach DIN EN ISO 1461 im Vorratslager in Ulrichstein. Geliefert wird mit eigenem Fuhrpark: sechs Zugmaschinen mit Ladekran entladen direkt an der Einbaustelle.

Jetzt anfragen · Lichtmaste ab Lager ·

Ein umgefahrener Mast wartet nicht auf Lieferzeiten.

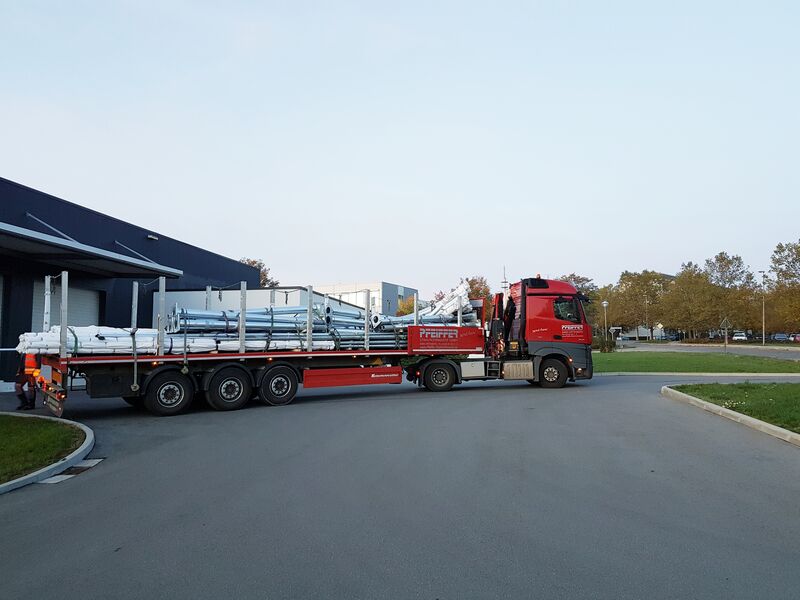

Pfeiffer-LKW mit Ladekran, beladen mit feuerverzinkten Lichtmasten, bei der Anlieferung — Eigener Fuhrpark: Anlieferung inklusive Entladung

01

Vorratslager Werk III

In Ulrichstein halten wir vorgefertigte, standardisierte Lichtmaste auf Vorrat: feuerverzinkt, komplett ausgestattet, versandbereit.
02

Endfertigung just in time

Komplettierung und Lackierung erfolgen im angeschlossenen Logistikzentrum. Ihr Liefertermin bestimmt den Takt, nicht umgekehrt.
03

Geliefert und entladen

Sechs Zugmaschinen mit Ladekran bringen Ihre Maste bis an die gewünschte Stelle und entladen dort eigenständig.

Verfügbarkeit klären: 06046 9611-26 (Logistik) oder direkt anfragen.

Lagersortiment

67 Standardtypen. Fünf Serien. Ein Lager.

Wählen Sie Typen direkt aus den Tabellen und stellen Sie Ihre unverbindliche Anfrage zusammen. Alle Maße in mm, alle Typen nach DIN EN 40 gefertigt und nach DIN EN ISO 1461 feuerverzinkt.

Lichtpunkthöhe Zopfmaß

Der klassische Straßenmast: konisch gezogenes Hohlprofil, Lichtpunkthöhen 4 bis 12 m.

Zeichnung Standardmast konisch (PDF)

Konisch-runde Standardmaste: Typen mit Abmessungen und Gewichten
Typ	LPH [mm]	E [mm]	d1 [mm]	d2 [mm]	s [mm]	Gewicht [kg]
Zopf Ø 60 mm
XKAM060040E-001	4000	800	127	60	3	33
XKAM060045E-001	4500	800	124	60	3	36
XKAM060050E-001	5000	800	130	60	3	41
XKAM060055E-001	5500	800	136	60	3	46
XKAM060060E-001	6000	1000	130	60	3	49
XKAM060070E-001	7000	1000	140	60	3	57
XKAM060075E-001	7500	1200	147	60	3	65
XKAM060080E-001	8000	1200	152	60	3	70
Zopf Ø 76 mm
XKAM076040E-001	4000	800	124	76	3	36
XKAM076045E-001	4500	800	129	76	3	40
XKAM076050E-001	5000	800	134	76	3	45
XKAM076055E-001	5500	800	139	76	3	50
XKAM076060E-001	6000	1000	146	76	3	58
XKAM076070E-001	7000	1000	156	76	3	69
XKAM076075E-001	7500	1200	163	76	3	77
XKAM076080E-001	8000	1200	168	76	3	83
XKAM076085E-001	8500	1200	174	76	3	91
XKAM076090E-001	9000	1200	181	76	3	100
XKAM076095E-001	9500	1200	186	76	3	107
XKAM076100E-001	10000	1500	191	76	3	114
XKAM076110E-001	11000	1500	201	76	3	170
XKAM076120E-001	12000	1500	211	76	3	190

Peitschenmaste mit 1,5 m Ausladung für Fahrbahn-Überhang, Lichtpunkthöhen 5 bis 10 m.

Zeichnung Auslegermast konisch (PDF)

Konisch-runde Auslegermaste: Typen mit Abmessungen und Gewichten
Typ	LPH [mm]	E [mm]	D1 [mm]	D2 [mm]	W [mm]	r [mm]	Wandstärke [mm]	Gewicht [kg]
XKPM060050	5000	800	126	60	1500	1500	3	56
XKPM060055	5500	800	131	60	1500	1500	3	50
XKPM060060	6000	1000	138	60	1500	1500	3	56
XKPM060065	6500	1000	143	60	1500	1500	3	61
XKPM060070	7000	1000	148	60	1500	1500	3	67
XKPM060075	7500	1200	155	60	1500	1500	3	74
XKPM060080	8000	1500	163	60	1500	1500	3	84
XKPM060085	8500	1500	168	60	1500	1500	4	110
XKPM060090	9000	1500	173	60	1500	1500	4	117
XKPM060095	9500	1500	178	60	1500	1500	4	125
XKPM060100	10000	1500	183	60	1500	1500	4	133

Für Wege, Parkplätze und Wohnstraßen: abgesetzte Rohrschüsse, Lichtpunkthöhen 3 bis 7 m.

Zeichnung Standardmast zylindrisch (PDF)

Zylindrisch abgesetzte Standardmaste: Typen mit Abmessungen und Gewichten
Typ	LPH [mm]	E [mm]	d1 [mm]	d2 [mm]	d3 [mm]	Gewicht [kg]
Zopf Ø 60 mm
XZAM060030E-001	3000 mm	600 mm	108 mm	60 mm	22 kg
XZAM060035E-001	3500 mm	600 mm	108 mm	60 mm	24 kg
XZAM060040E-001	4000 mm	800 mm	108 mm	60 mm	27 kg
XZAM060045E-001	4500 mm	800 mm	108 mm	60 mm	30 kg
XZAM060050E-001	5000 mm	800 mm	108 mm	60 mm	33 kg
Zopf Ø 76 mm
XZAM076030E-001	3000 mm	600 mm	114 mm	76 mm	24 kg
XZAM076035E-001	3500 mm	600 mm	114 mm	76 mm	27 kg
XZAM076040E-001	4000 mm	800 mm	114 mm	76 mm	31 kg
XZAM076045E-001	4500 mm	800 mm	114 mm	76 mm	34 kg
XZAM076050E-001	5000 mm	800 mm	114 mm	76 mm	37 kg
XZAM076055E-001	5500 mm	800 mm	114 mm	76 mm	41 kg
XZAM076060E-001	6000 mm	1000 mm	114 mm	76 mm	46 kg
XZAM076065E-001	6500 mm	1000 mm	114 mm	89 mm	76 mm	53 kg
XZAM076070E-001	7000 mm	1000 mm	114 mm	89 mm	76 mm	57 kg

Auslegermaste aus abgesetzten Rohrschüssen, Ausladung 1,5 bzw. 2,25 m, Lichtpunkthöhen 5 bis 10 m.

Zeichnung Auslegermast zylindrisch (PDF)

Zylindrisch abgesetzte Auslegermaste: Typen mit Abmessungen und Gewichten
Typ	LPH [mm]	E [mm]	D1 [mm]	L1 [mm]	D2 [mm]	L2 [mm]	D3 [mm]	L3 [mm]	D4 [mm]	L4 [mm]	W [mm]	r [mm]	Gewicht [kg]
XZPM060050	5000	800	114	2400	89	1871	60	2500	1500	800	44
XZPM060055	5500	800	114	2400	89	1871	60	3000	1500	800	46
XZPM060060	6000	1000	114	3000	89	1971	60	3000	1500	800	52
XZPM060065	6500	1000	114	3000	89	2471	60	3000	1500	800	55
XZPM060070	7000	1000	114	3000	89	2971	60	3000	1500	800	58
XZPM060075	7500	1200	114	3000	89	3171	60	3500	1500	800	61
XZPM060080	8000	1500	133	2500	108	2000	89	2471	60	3000	1500	800	78
XZPM060085	8500	1500	133	3000	108	2000	89	2971	60	3000	1500	800	81
XZPM060090	9000	1500	133	4000	108	2000	89	2471	60	3000	1500	800	89
XZPM060095	9500	1500	133	4000	108	2500	89	2471	60	3000	1500	800	93
XZPM060100	10000	1500	133	4000	108	3000	89	2471	60	3000	1500	800	99
XZPM076080	8000	1500	159	3000	108	2000	89	3046	76	3000	2250	800	100
XZPM076085	8500	1500	159	3000	108	200	89	3546	76	3000	2250	800	103
XZPM076090	9000	1500	159	4000	108	2000	89	3046	76	3000	2250	800	115
XZPM076095	9500	1500	159	4000	108	2500	89	3046	76	3000	2250	800	120
XZPM076100	10000	1500	159	4000	108	3000	89	3046	76	3000	2250	800	124

Serie 902 mit Zulassung der Deutschen Bahn: zwei Türen, bis vier Kabeleinführungen, Erdeinbau oder Flanschplatte.

Beleuchtungsmaste mit DB-Zulassung: Typen mit Abmessungen und Gewichten
Typ	LPH [mm]	E [mm]	D1 [mm]	Tür [Anzahl]	Kabeleinführung [Anzahl]
XKAM076046E-902	4600	1100	76	2	4
XKAM076046F-902	4600	Flanschplatte	76	2
XKAM076061E-902	6100	1500	76	2	4
XKAM076061F-902	6100	Flanschplatte	76	2

Serienausstattung jedes Masts: Türausschnitt 85 × 400 mm nach DIN 48778 mit VA-Dreikantschraube M10, Gerätesteg mit zwei Schiebemuttern M6, Kabelloch 50 × 150 mm, Erdungslasche.

Ihr Typ ist nicht dabei? Unser Konstruktions- und Statikbüro legt Sondermaste individuell aus, auch als Einzelstück. Sonderanfrage stellen oder Details auf der Sondermaste-Seite ansehen.

Jedes Detail
hat eine Norm.

Vom Türausschnitt bis zur Schweißnaht: Die Ausstattung jedes Standardmasts folgt festen Vorgaben, damit Leuchte, Anschluss und Montage passen.

Zopf Ø 60 / 76 mm Aufnahme für Aufsatzleuchten, wahlweise in zwei Standardmaßen
Türausschnitt 85 × 400 mm nach DIN 48778, verschlossen mit VA‑Dreikantschraube M10
Gerätesteg mit zwei Schiebemuttern M6 zur Aufnahme des Anschlusskastens
Erdungslasche für den Potentialausgleich
Kabelloch 50 × 150 mm unterhalb der Erdoberkante
Erdeinbaumaß E 600 bis 1500 mm je nach Masthöhe, Werte je Typ in den Tabellen

Werkstoff S235, Toleranzen nach DIN EN 40-2, Schweißnähte in Bewertungsgruppe DIN EN ISO 5817-C (MAG- und UP‑Verfahren).

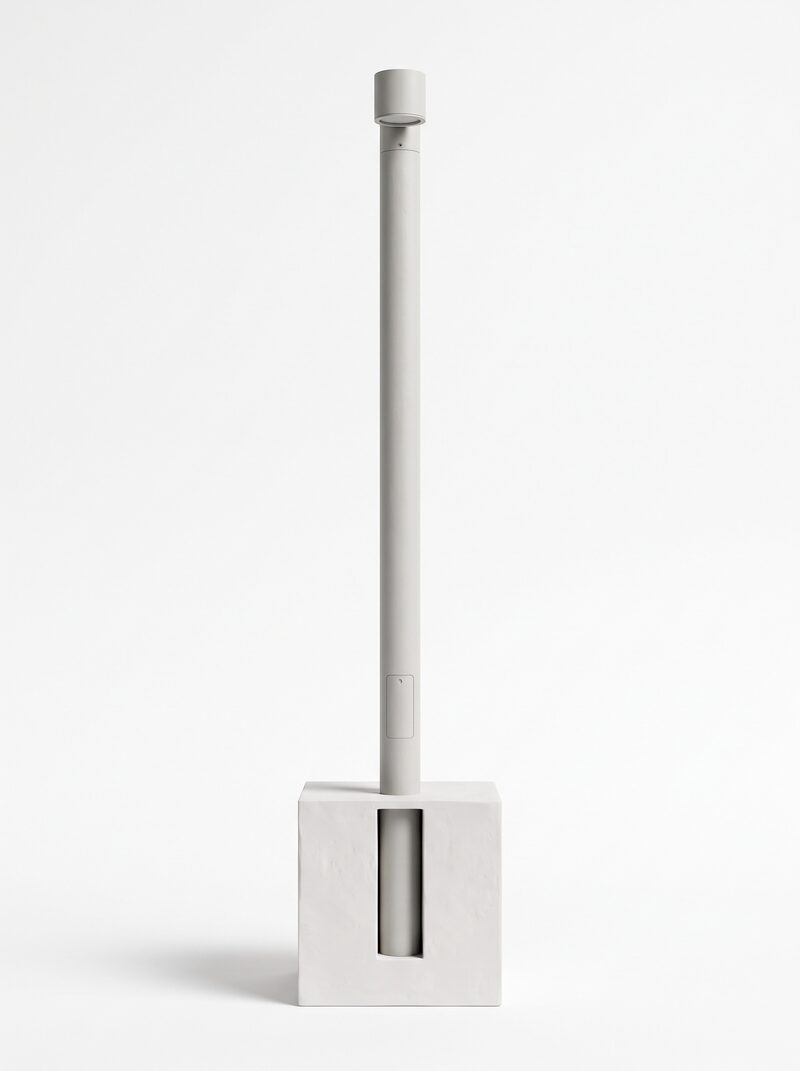

Schnittmodell eines konischen Lichtmasts: Aufsatzleuchte, Masttür und einbetonierter Mastfuß unter der Erdoberkante — Schnittmodell: Standardmast mit Erdeinbau, Darstellung schematisch

Geprüft, zertifiziert,
rückverfolgbar bis zur Schmelze.

Jeder Mast trägt zwei Nummernstreifen mit CE‑Zeichen, Produktionsjahr und Seriennummer. Im ERP ist er bis zur Schmelze des Rohmaterials rückverfolgbar. Die Nachweise für Ihre Ausschreibung stehen als PDF bereit:

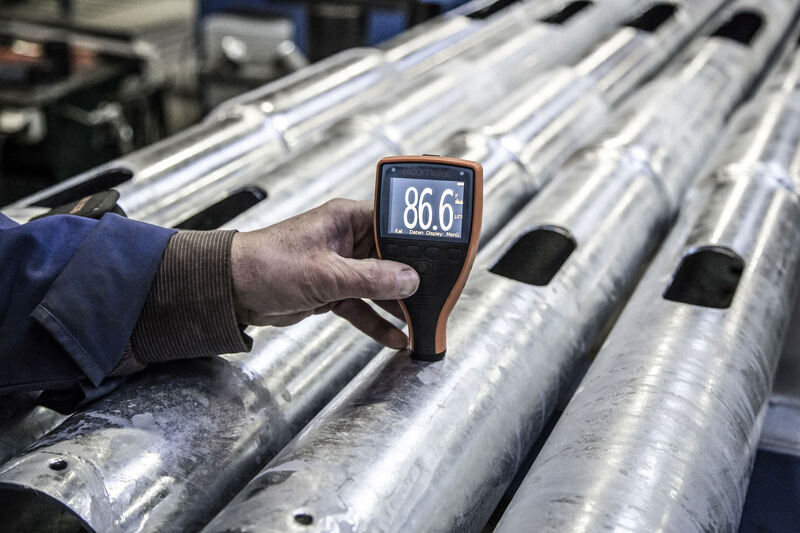

Messgerät zeigt 86,6 Mikrometer Zinkschichtdicke auf feuerverzinktem Stahlrohrmast — Schichtdickenmessung der Feuerverzinkung nach DIN EN ISO 1461

Vom Stahlblech zum Lichtpunkt

Konstruktion, Statik, Fertigung, Beschichtung und Logistik in einer Hand, verteilt auf drei spezialisierte Werke.

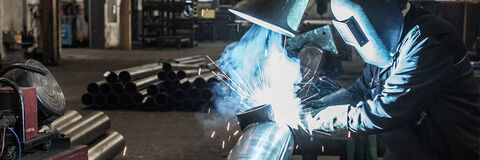

Stahlrohr-Fertigung in der Produktionshalle von Pfeiffer

Formen und Schweißen

Werk I und II in Ortenberg: Blechzuschnitt, drei Abkantpressen, zwei UP‑Längsnahtschweißmaschinen. Konische Hohlprofile bis 16 m einteilig.

Kontrolle der Zinkschicht nach der Feuerverzinkung

Feuerverzinken

Ausnahmslos jeder Mast wird nach DIN EN ISO 1461 feuerverzinkt, über langjährige Partnerbetriebe, mit dokumentierter Schichtdicke.

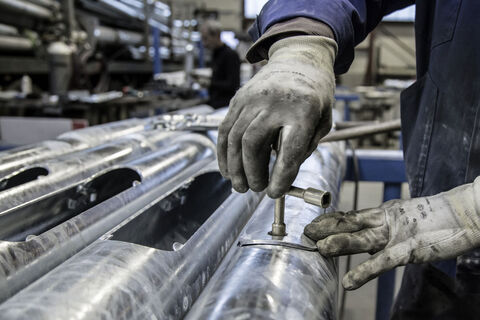

Endmontage von Stahlrohrmasten in Werk III in Ulrichstein

Komplettieren und Lagern

Werk III in Ulrichstein: Endmontage, hausinterne Nasslackierung, abschließende Qualitätskontrolle und das Vorratslager für Standardmaste.

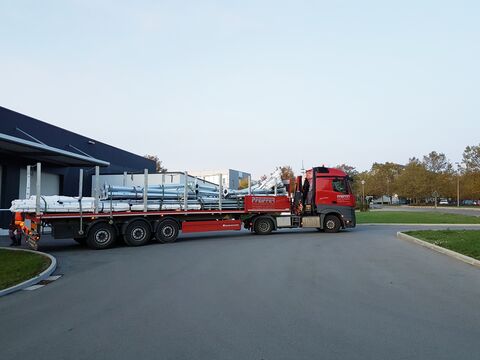

Beladener Pfeiffer-LKW verlässt das Werk zur Auslieferung

Ausliefern

Der eigene Fuhrpark bringt die Maste bundesweit zur Einbaustelle und entlädt sie dort mit dem Ladekran, ohne fremde Spedition.

Eigenes Statik- und Konstruktionsbüro: Statiken entstehen im Haus, nicht beim Dienstleister.

Feuerverzinkt ist Standard. Der Farbton ist Ihre Entscheidung.

Auf Wunsch lackieren wir hausintern nass oder pulverbeschichten in allen RAL- und Bundesbahnfarbtönen. Für höchste Schutzdauer: Duplex‑Beschichtung nach DIN 55633, ergänzbar um Anti‑Graffiti- und Anti‑Poster‑Beschichtung. In Kaufungen stehen so seit 2025 bordeauxviolette Maste, farblich passend zur Leuchte.

Beispieltöne, Darstellung bildschirmbedingt unverbindlich.

Lichtmast feuerverzinkt, helle Zinkoberfläche

Lichtmast pulverbeschichtet in Bordeauxviolett RAL 4004

Lichtmast lackiert in DB 703 Eisenglimmer-Dunkelgrau

Lichtmast pulverbeschichtet in Tannengrün RAL 6009

Lichtmast pulverbeschichtet in Tiefschwarz RAL 9005

Referenz

Steht bereits:

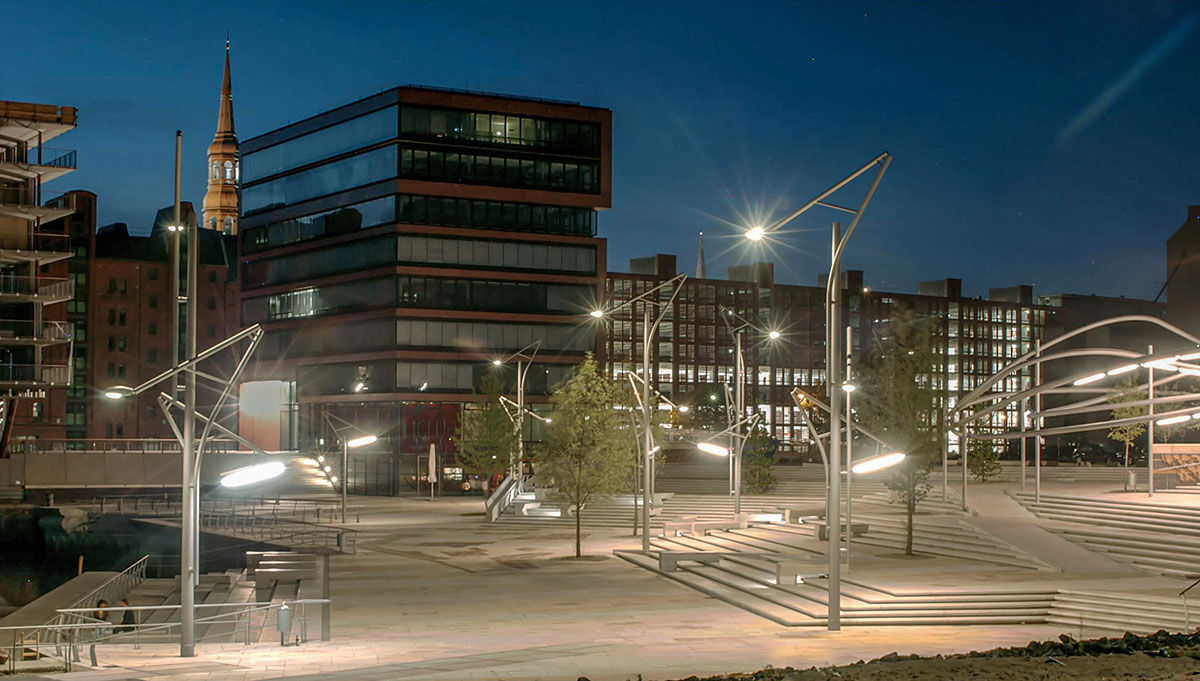

HafenCity Hamburg.

Neuartige Beleuchtungslösung mit Sondermasten im Rahmen des Masterplans HafenCity, entwickelt und gefertigt von Pfeiffer.

Referenzen

Und in Karlsruhe, Berlin, Attendorn, Niederfinow.

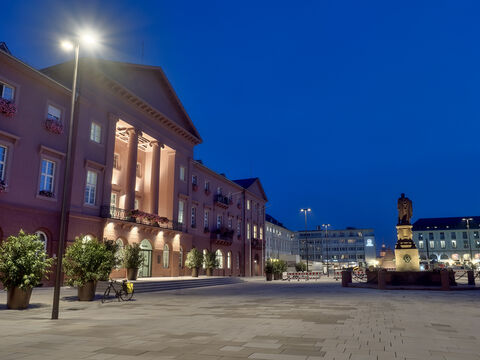

Lichtmaste auf dem neu gestalteten Marktplatz in Karlsruhe — Marktplatz Karlsruhe

Konische und zylindrische Lichtmaste für Marktplatz, Europaplatz und Kreisverkehre, teils mit zweiter Tür und Anti‑Graffiti‑Beschichtung.

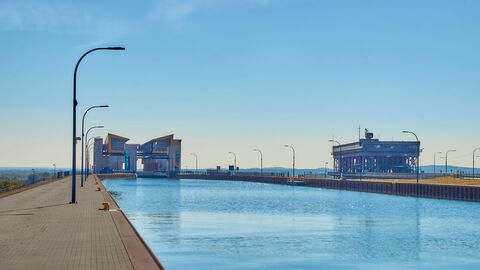

Reihe von Lichtmasten am Kanal des Schiffshebewerks Niederfinow — Schiffshebewerk Niederfinow

Kippbare Peitschen‑Lichtmaste und Kameramaste, Statik aus dem eigenen Büro. Eröffnet 2022.

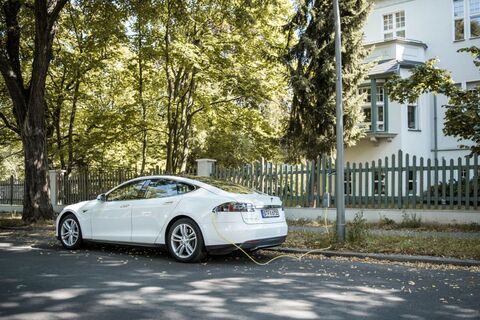

Lichtmast mit integriertem Ladepunkt für Elektroautos in Berlin — Smart City Berlin

Lichtmaste mit vorbereitetem Ladepunkt (ubitricity): aus Laternenparkern werden Laternenlader.

Zylindrische Duplex-Lichtmaste in der Innenstadt von Attendorn — Innenstadt Attendorn

Zylindrische Duplex‑Maste mit Doppelausleger und zweiter Tür, vorbereitet für Kamera- und WLAN‑Nachrüstung.

Alle Referenzprojekte ansehen

Familienunternehmen in fünfter Generation

Gegründet 1895 von Wilhelm Pfeiffer. Heute führen Britta und Tim Rohrbach über 110 Mitarbeiter an drei Werken in Ortenberg und Ulrichstein. Auf unseren LKW steht seit Jahren ein Wortspiel, das wir ernst meinen: Mast have!

Häufige Fragen zu Lichtmasten

Welche Norm gilt für Lichtmaste?

Für Lichtmaste gilt die europäische Normenreihe DIN EN 40. Sie umfasst gerade Maste für Leuchten bis 20 m Höhe und Auslegermaste bis 18 m. Lichtmaste aus Stahl im öffentlichen Raum benötigen eine CE‑Kennzeichnung nach DIN EN 40‑5. Pfeiffer fertigt alle Beleuchtungsmaste nach DIN EN 40 mit Türausführung nach DIN 48778 und stellt EG‑Konformitätszertifikat und Leistungserklärung als Download bereit.

Welche Lichtpunkthöhe ist die richtige?

Als Faustregel: 3 bis 6 m für Fußwege, Parks und Parkplätze, 6 bis 8 m für Wohnstraßen, 9 bis 12 m für Hauptverkehrsstraßen und Gewerbeflächen. Maßgeblich ist die Lichtplanung im Einzelfall, abhängig von Leuchte, Straßenbreite und Mastabstand.

Konisch-rund oder zylindrisch abgesetzt?

Konisch-runde Maste verjüngen sich gleichmäßig vom Fuß zum Zopf und decken bei uns 4 bis 12 m ab, die klassische Wahl für Straßen. Zylindrisch abgesetzte Maste bestehen aus ineinandergesetzten Rohrschüssen mit sichtbaren Absätzen, decken 3 bis 7 m ab und sind bei niedrigeren Höhen wirtschaftlich. Beide Bauformen sind nach DIN EN 40 gefertigt und feuerverzinkt.

Sind die Maste ab Lager verfügbar?

Ja. Standardisierte Lichtmaste unseres Sortiments werden vorgefertigt und im Vorratslager in Werk III (Ulrichstein) bevorratet, so sind kurze Lieferzeiten möglich. Die konkrete Verfügbarkeit je Typ und Stückzahl teilt der Vertrieb auf Anfrage kurzfristig mit.

Wie werden die Maste geliefert?

Mit eigenem Fuhrpark: sechs Zugmaschinen mit Ladekran und eine ohne. Die Maste werden zur Lieferadresse gebracht und dort eigenständig an der gewünschten Stelle entladen. Terminabstimmung über unsere Logistik, Telefon 06046 9611‑26.

Welches Fundament und welche Einbautiefe?

Unsere Standardmaste sind für Erdeinbau ausgelegt. Das Einbaumaß E beträgt je nach Masthöhe 600 bis 1500 mm und steht je Typ in den Sortimentstabellen. Die Fundamentbemessung richtet sich nach Boden und Windlast und ist im Einzelfall statisch zu prüfen, unser Technik‑Team berät dazu. DB‑Maste gibt es auch mit Flanschplatte.

Gibt es Maste in RAL- oder DB-Farben?

Ja. Standard ist die Feuerverzinkung nach DIN EN ISO 1461. Zusätzlich lackieren wir hausintern nass oder pulverbeschichten in allen RAL- und Bundesbahnfarbtönen, auf Wunsch als Duplex‑System nach DIN 55633 und mit Anti‑Graffiti‑Beschichtung.

Wer ist der Hersteller der Maste?

Die Pfeiffer Stahlrohrmaste GmbH aus Ortenberg (Hessen) fertigt alle Standardmaste selbst, in drei eigenen Werken, seit 1895 und heute in fünfter Generation. Konstruktion und Statik entstehen im hauseigenen Büro. Es handelt sich nicht um Handelsware: Jeder Mast trägt Nummernstreifen mit CE‑Zeichen, Produktionsjahr und Seriennummer und ist bis zur Schmelze des Rohmaterials rückverfolgbar.

Verkaufen Sie an Privatpersonen?

Unser Angebot richtet sich an gewerbliche und öffentliche Auftraggeber: Kommunen, Stadtwerke, Energieversorger, Fachplaner sowie Bau- und Elektrounternehmen. Privatanfragen beantwortet der Vertrieb im Einzelfall.
